Понятно, что ржавчина на нём совершенно ни к чему. Однако перед тем как её удалять, следует придать топору интересную форму. Прототипом может послужить любое историческое оружие, взятое за основу. Ну а дальше всё будет зависеть от фантазии. В данном примере было решено сделать что-то вроде топора викингов.

Придание топору нужной формы и его шлифовка

По очерченному контуру необходимо вырезать заготовку. Для этого можно использовать обычную болгарку с отрезным диском. Работа эта непростая, несмотря на кажущуюся элементарность, но вполне выполнимая.

После того как заготовка стала похожа на будущий топорик, её требуется зашлифовать. В этой работе поможет лепестковый диск на болгарку. Попутно с обработкой отпиленных граней снимается и основной слой ржавчины. Ну а после, постепенно снижая зернистость наждачной бумаги, топорик полируется до тех пор, пока его поверхность не станет зеркальной.

Нанесение узора на поверхность топорика

Дальше начинается чисто творческая работа. Если мастер знаком с техникой живописи и хорошо владеет кистью и красками, то для него здесь всё значительно упрощается. Если же нет, то придётся немножко потрудиться. Для нанесения узора на металл изначально его следует распечатать на принтере и прорезать трафарет. Далее для переноса топорик оклеивается малярным скотчем. Теперь можно приложить трафарет к скотчу и прорисовать контуры обычным простым карандашом. Попутно прорисовывается окантовка – примерно полсантиметра от краёв.

«Ювелирная» работа: вырезание рисунка

И вот впереди самая сложная часть работы. Необходимо аккуратно прорезать грани рисунка канцелярским ножом. На первый взгляд здесь ничего сложного нет, однако это заблуждение. Если испортить скотч, придётся всё начинать сначала. Нож при этом должен быть идеально острым, чтобы не порвать «малярку».

Рисунок прорезается постепенно, элемент за элементом, чтобы ничего не пропустить. Когда эта работа будет выполнена, вырезанные элементы удаляются. На этом этапе можно примерно оценить, как будет выглядеть рисунок на готовом изделии.

Теперь рисунок можно дорисовать, дорезать дополнительные элементы и приступать к следующему шагу.

Следующий шаг – подготовка к травлению

Рисунок будет наноситься на металл путём травления, а потому необходимо окрасить топорик вместе с оставшимся на нём малярным скотчем и оставить на некоторое время. Нельзя дать краске полностью высохнуть, иначе скотч с неё убрать не получится.

Как только краска перестанет сильно липнуть к пальцам, скотч требуется максимально аккуратно удалить. При этом необходимо следить, чтобы слой, оставшийся на металле, не повредился. После этого краска должна полностью высохнуть. Для ускорения процесса можно поместить топорик невдалеке от источника тепла.

Итак, краска на металле полностью высохла, а значит, можно приступать к травлению. Но сначала нужно убедиться, что все линии ровные и чёткие. Это последний момент, когда мастер может ещё что-либо поправить.

Забытый важнейший элемент топора

В суматохе было как-то упущено из виду топорище. На нём подробно останавливаться не будем. Стоит лишь отметить, что каждое из них будет индивидуальным. В нашем случае оно было изготовлено из ольхи.

Травление – самый важный этап изготовления топорика

Для травления лучше всего использовать инверторный сварочный аппарат на минимальном токе (30 А). В качестве электролита ─ раствор воды (3,5 л) и соли (700-750 г). Перед началом работы лучше проверить интенсивность травления на любом куске металла.

Подключение элементов к сварочным проводам

Первым делом на плюсовой кабель цепляется топорик, который полностью погружается в электролит. А вот с минусовым контактом нужно поработать. Для увеличения площади, погружённой в электролит, можно использовать монтажную пластину для металлического профиля. Она должна быть выгнута так, чтобы контакты находились по обеим сторонам от топорика.

Порядок травления, проверка, защита сварочного аппарата

Опустив минусовую пластину в электролит, требуется убедиться, что обе её стороны равноудалены от топорика. Только после этого можно включить сварочный аппарат. Практически моментально начнётся бурная реакция. Это выглядит так, будто электролит закипает. На самом деле это недалеко от истины, электролиз делает своё дело. Неокрашенный металл вытравливается. Окрашенной поверхности никакого вреда не причиняется, она остаётся нетронутой.

Травление производится в 5 заходов. Сварочный аппарат выключается через каждые 2 минуты, чтобы он мог отдохнуть. Получается, что общее время травления составляет около 10 минут. После этого топор можно достать из электролита.

По прошествии нужного времени топорик можно достать из ёмкости и оценить результат. Если глубина травления кажется малой, можно продолжить. Если же всё в порядке, то пора удалять краску.

Заключительная часть работы с металлом

Топор требуется отмыть от соли под проточной водой и высушить, после чего удалить с него краску. Это можно сделать мелкой наждачной бумагой или ацетоном. Далее вся поверхность должна быть отполирована. Для этой цели прекрасно подойдёт войлочный круг, установленный на наждаке или дрели. Только после полировки можно полностью оценить, каков результат произведённой работы.

Приведение топора в надлежащий вид: финальный штрих

Остаётся насадить топорик на топорище, но перед этим древесину нужно подготовить. Топорище требуется идеально отшлифовать и немного обжечь на открытом огне либо покрыть морилкой. Далее на него насаживается топорик, и древесина вновь обрабатывается, на этот раз льняным маслом. Никакие лаки в подобной работе не применяются. В противном случае топорище будет выскальзывать из рук.

Заключительное слово

Вряд ли найдётся мужчина, который не будет рад такому подарку. Но даже не это главное. Если домашний мастер единожды сделает подобную красоту своими руками, то занятие его точно увлечёт, и остановиться после уже не выйдет. А с приходящим опытом всё будет получаться лучше и лучше. К примеру, можно освоить технику золочения (латунирования). Ведь нет предела совершенству. А если обучение приносит удовольствие, тогда оно будет эффективнее вдвойне. А по поводу подобных изделий не зря опытные кузнецы говорят, что красивый нож или топор – это музыка, заключённая в сталь…

Надеемся, что статья была интересна и полезна нашему уважаемому читателю. Если у вас возникли вопросы, смело задавайте их в обсуждениях ниже. Редакция Homius обязательно ответит на каждый из них в максимально сжатые сроки и как можно подробнее. Там же вы можете поделиться своим мнением о статье, её полезности, понятности и стиле написания. Это поможет автору писать лучше и интереснее. Понравилось прочитанное? В таком случае не забудьте про оценку. Ваше мнение очень важно для нас.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

ИСТОРИИ»Парящее» сердце в подарок любимой — оригинально и до безумия просто

ИСТОРИИЛовкость рук и пара минут работы: практичные идеи применения упаковок

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Красивое топорище для топора — Морской флот

Топор одно из древних видов оружия. Ни один мужчина не устоит подержать вруках такие шедевры.

Охотничий топор с молотком на обухе и резное топорище с инкрустацией.

Томагавк и курительная трубка в одном предмете. 1 – это мундштук, 2 – чаша для табака.

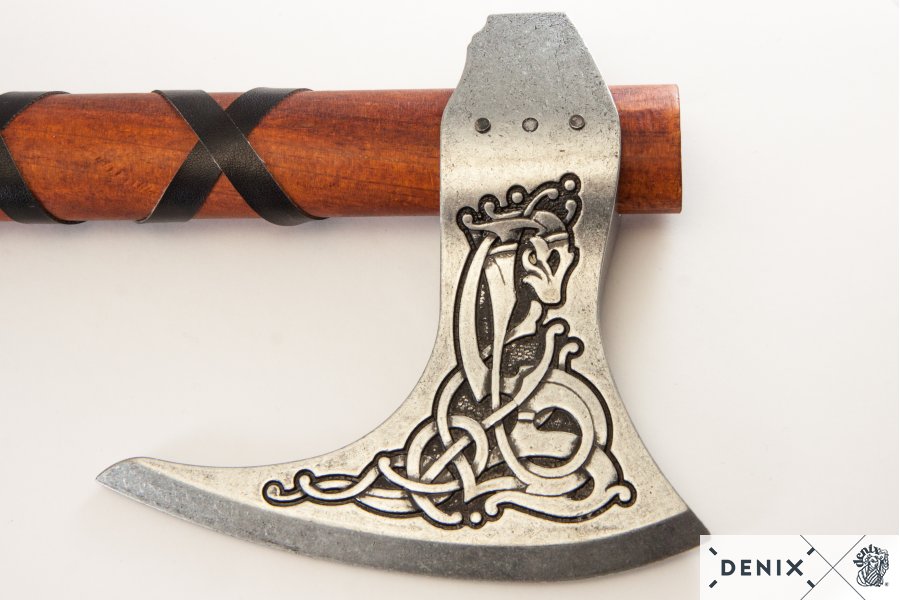

Скандинавский топор с гравировкой и резьбой на рукоятке.

Топор викингов: цельнокованый, абордажный.

Церемониальный топор в русском стиле. На лезвии топора нанесён рисунок с тремя витязями в обрамлении узора.

Боевой топор с рукоятью в виде головы волка.

Трёхлезвенный топор для касплея в азиатском стиле.

Стилизованный под бронзу топор с мотивами друидов. Светлое дерево рукояти подбито металлом.

Двухсторонняя секира с дополнительным лезвием внизу. Рукоять выполнена в виде скелета с нефритовыми глазами и нефритовой вставкой посередине.

Оригинальное лезвие и топорище из красного дерева – хороши в своей простоте.

Топор Маори, украшенный национальными узорами и оплетённой рукоятью верёвкой из пальмового волокна.

Деревянная рукоятка и железный топор выполнены в стиле эпохи неолита: стилизация под камень и рог животного.

Топор является одним из древнейших инструментов, используемых человеком в своей деятельности. Он прошёл долгий путь, сопровождая эволюцию человека от каменного прапращура до современного изделия из стали самого высокого качества. Область применения этого инструмента имеет самый широкий диапазон как на всякого рода промышленных производствах, так и в домашнем употреблении. Необходимость его использования не уменьшится и в ближайшем будущем.

Общие краткие сведения о топорах

Классификация инструмента

В зависимости от области применения они могут иметь различную форму конструкции и размер.

Специализацию этого инструмента допустимо классифицировать следующим образом:

1. Топор лесорубов.
2. Большой и малый плотницкий топор.
3. Колун для заготовки дров.
4. Туристский или охотничий походный топорик.
5. Топорик для кухни.
6. Всякого вида сувенирные топоры, имитирующие древнее боевое оружие.
7. Спортивный томагавк для метания по мишеням.
8. Топор пожарных.
9. Топор мясника.

Некоторые конструктивные отличия

Специализация может порождать некоторые конструктивные отличия топоров, но в основном любой из них состоит из двух частей: рабочей рубящей металлической части и присоединяемой к ней рукоятки, называемой топорищем. Топорище в основном выполняется из дерева.

Некоторые модели туристских и кухонных образцов могут быть выполнены полностью из металла с деревянными или пластиковыми накладками для придания плоской металлической ручке необходимой формы.

Инструмент лесорубов отличается закруглённым лезвием и удлинённым топорищем. Его чаще всего используют для заготовки хвороста из веток. Для заготовки дров из поленьев применяется особый вид топора колун. Его металлическая часть более массивная, чем у обычных топоров, и имеет более тупой угол заострённой рубящей части.

Более длинное топорище имеет и орудие пожарных. К тому же у подобных топоров может существенно отличаться и тыльная сторона металлической части, называемая обухом. У обычных инструментов она просто плоская, а у пожарных эта часть может быть выполнена в виде крюка или острого узкого клина.

Обух кухонного топорика обычно выполняется в виде молоточка для отбивки мяса, а топорище с круглым поперечным сечением изготовляется на токарном станке.

Плотницкие топоры

Эта разновидность топоров, вероятно, наиболее используемая в мире. Даже при современных технологиях ни одно строительство не обойдётся без подобного древнего инструмента. Универсальность его уникальна.

Плотницкие топоры бывают большие, их используют для оттёски брёвен, для устройства всякого рода зарубок при строительстве деревянных домов и других сооружений.

Малые топорики, которые используют для более мелких работ.

Рубящее лезвие у плотницких топоров обычно ровное и очень острое.

Топорище бывает различных видов. Его форма в целом зависит от личных предпочтений владельца, направленных в основном на удобство работы с подобным инструментом. Зачастую хороший топор — лицо плотника, как специалиста. Хороший мастер дорожит этим инструментом сильнее, чем любым другим. Поэтому никогда не пользуется покупным топорищем, а изготавливает его лично для себя. Впрочем, в умелых руках менять его приходится очень редко.

Изготовление топорища

Методы изготовления

Для обычного человека пользоваться топором приходится чаще всего при работе на дачном участке. Здесь наряду с присущими для такого инструмента работами не очень квалифицированные работники применяют для различных работ. Поэтому топорища, как правило, не выдерживают продолжительного использования, и менять их приходится довольно часто.

Наиболее подходящим материалом для рукоятки является берёза. Это прочный, относительно лёгкий и гладкий для работы с ним материал. Для рачительных хозяев будет полезно разместить березовые бруски для просушки. Сушить берёзу следует долго, не менее 3−5 лет, и обязательно вне воздействия солнечных лучей. Для изготовления хорошего топорища потребуется именно хорошо просушенная берёза. Иначе она будет усыхать в самом топоре, рукоятка начнёт болтаться, что может привести к значительным неудобствам в работе и травматизму.

Существует несколько различных способов, как сделать правильно топорище. Но все их можно разделить в зависимости от технологической вооружённости:

1. С помощью электрических деревообрабатывающих механизмов (циркулярная пила, строгальный станок, различного вида шлифовки).
2. Вручную из готовых досок при помощи рубанка, рашпиля и так далее.
3. Вручную из берёзового бревна.
4. При минимуме инструментов.

Технологичное изготовление топорища

Первым делом на деревообрабатывающих станках вырезается необходимая заготовка. Все её размеры (ширина, толщина и длина) делаются с небольшим запасом для дальнейшей корректировки.

Толщина и ширина определяются по размерам входного отверстия топора, которое называется проушина и находится снизу. Необходимо помнить, что верхнее выходное отверстие гораздо шире нижнего, и путать их при произведении замеров нельзя.

Для удобства дальнейшей обработки заготовку целесообразно сострогать на строгальном станке, чтобы сделать её сечение приближённым к треугольной форме с острым углом внизу будущего топорища. При помощи картонного шаблона на заготовку наносится чертёж топорища выбранной формы. Шаблон можно изготовить, сделав чертёж по размерам старого сломавшегося инструмента, или же найти подходящую форму топорища в источниках специализированной литературы или интернете.

Вырезать закруглённые места удобнее всего при помощи электрического лобзика. Далее, сглаживают все углы при помощи широкой стамески и делают предварительную шлифовку изделия. Обрабатывать его полностью до рабочего состояния не стоит, потому что при непосредственном соединении с металлической частью инструмента, когда применяются значительные усилия и удары, дерево может расколоться, и вся работа по окончательной доводке окажется проделанной зря.

Механическую шлифовку следует производить на плоском шлифовальном круге. Использовать обычный точильный каменный диск не эффективно. Диск лучше изготовить специальный, с тем же отверстием в центре, что и у соответствующего точильного камня.

Материал для круга лучше использовать из твёрдого электроизоляционного пластика, толщиной не менее 5 мм. На него наклеивается наждачная бумага с помощью клея ПВА. Следует знать, что бумагу нужно использовать только водостойкую. Простая быстро разорвётся. К тому же круг, оклеенный водостойкой наждачной бумагой, можно мыть от налёта древесной пыли горячей водой. Поэтому, если подобный круг делать из фанеры, то мыть его будет проблематично. Фанера может деформироваться под воздействием воды.

На таком круге будет удобно шлифовать ровные и выпуклые части топорища, в особенности ту часть, которая вставляется внутрь топора. Делать это необходимо очень равномерно, чтобы не прослабить толщину деревянной детали.

Для шлифования внутренних закруглений хорошо иметь вертикальную шлифовку. Оборудование для неё тоже можно изготовить самостоятельно. Для этого потребуется выточить на токарном станке деревянный цилиндр со сквозным внутренним отверстием, соответствующим валу используемого двигателя, и оклеить его снаружи водостойкой наждачной бумагой.

Готовый цилиндр следует плотно надеть на вал вертикально установленного двигателя. Для шлифования именно топорища диаметр цилиндра не столь важен, но толщина стенок от внутреннего отверстия до внешней поверхности должна быть достаточно массивной, не менее 10−15 мм.

Насадка топора

Верхний край топорища, который должен вставляться внутрь топора, делается немного конусным, чтобы он вошел достаточно плотно. Перед этим на торце прочерчиваются перпендикулярные осевые линии, чтобы в процессе работы, ориентируясь на их расположение, не закосить заготовку в какую-либо сторону.

Перед окончательным насаживанием топора делается пропил под клин. Глубина его не должна превышать ширину самого топора.

Как правильно насадить топор на топорище, показано на рисунке:

Деревянный клин допустимо изготовить из другой, более мягкой породы дерева, которая более подвержена сжатию, чем берёза. Чтобы клин не выскакивал из топорища даже при малейшем усыхании, целесообразно смазать его водостойким клеем. Это необходимо на случай попадания топора в воду.

После деревянного можно дополнительно расклинить ещё и металлическим клином. Такие клинья специально выковывают в кузнице, делая зарубки по его граням для лучшего сцепления с деревом.

Случается, что верхнее отверстие топора больше нижнего не только по толщине, но и по ширине. Сбоку вставленного топорища остаются небольшие просветы, в которые тоже приходится вбивать дополнительные деревянные клинья.

Если соединение топора с топорищем прошло благополучно, переходят к окончательной доводке дерева с помощью более мелкозернистой наждачной бумаги. Этот процесс делается вручную.

Красить обработанное топорище не рекомендуется. В целях защиты от влаги допустимо пропитать его несколькими слоями олифы.

Изготовление топорища вручную

При кажущейся сложности этого процесса изготовить топорище без использования электрифицированного оборудования вполне по силам более или менее мастеровому хозяину. Особенно если есть в наличии доски подходящего размера. Если досок нет, то заготовку на топорище можно выколоть из берёзового бревна. Полено для этих целей следует подобрать по возможности без сучков и с прямослойной структурой.

Далее, следует использовать рубанок или острый нож. Предварительную шлифовку можно осуществить при помощи кусков битого стекла.

Чтобы шлифовать топорище при помощи шлифовальной шкурки, его нужно закрепить в тиски. Из наждачного материала нарезать узкие довольно длинные полоски. Ими будет очень удобно производить шлифовальный процесс, обматывая полоски вокруг топорища и двигая за концы ленты туда-сюда. В таком положении рабочая поверхность наждачной бумаги плотно прилегает к обрабатываемой плоскости без особых усилий со стороны человека.

Работа с покупными топорищами

Если у человека нет желания возиться с изготовлением топорища своими силами, в продаже всегда имеются уже готовые образцы. Конечно, серьёзные производители подобных деталей хорошо знают, как сделать правильно топорище. Но всё же при его покупке следует придерживаться некоторых правил, чтобы не допустить ошибки. Прежде всего, следует очень тщательно замерить входное отверстие имеющегося топора. Расхождения в размерах у различных топоров порой очень значительны и индивидуальны, особенно если этот инструмент извлечён ещё из дедушкиных запасов. Главное условие, чтобы размеры приобретенного топорища не оказались меньше необходимых величин.

Ещё следует обратить внимание на качество древесины готового топорища. Плотность структуры, наличие трещин и возможности скола при его насадке.

Работа с покупным топорищем ограничится подгонкой его торцевой части, которая непосредственно входит в проушину.

Заточка и эксплуатация

Небольшие советы

Наиболее тщательной заточки требуют плотницкие топоры. В порядке вещей, если острота этих инструментов позволяет заострить карандаш или даже сделать зубочистку.

Прежде чем затачивать режущий край топора, необходимо проверить твёрдость металла и, если он окажется слишком мягким, потребуется дополнительно закалить топор воздействием высоких температур. Лучше всего сделать это в кузнице, доверившись профессиональному специалисту.

Заточка лезвия инструмента производится уже после соединения его с деревянной рукоятью.

Как правильно наточить топор, поясняет нижеприведённый рисунок.

Полезная инструкция

Правильную эксплуатацию топора можно описать в выполнении некоторых основных правил:

1. Стараться не рубить металлические изделия.
2. Тщательно проверять обрабатываемую древесину на наличие в её теле посторонних твёрдых предметов.
3. Не использовать инструмент в неприсущем для него качестве: в качестве рычага, тяпки или лопаты.
4. Не бросать инструмент на твёрдую поверхность, особенно с большой высоты.
5. Не хранить его продолжительное время на открытом месте под воздействием солнечных лучей или в слишком влажном месте.

При бережном отношении топор и его деревянная рукоятка будут служить долго и радовать своего хозяина.

Если вы проживаете в частном доме или часто отдыхаете на природе, топор обязательно войдет в число основных инструментов, которые следует всегда иметь под рукой. Находясь дома, его можно использовать для колки дров или разрубания больших костей. А на природе топор – и вовсе незаменимый инструмент, ведь он поможет и нарубить дров для костра, и сколотить простое укрытие от непогоды, и даже пригодиться в разделке дичи.

К сожалению, далеко не все инструменты, продающиеся на рынке, отличаются высоким качеством. Чтобы получить по-настоящему качественный и удобный топор, его лучше изготовить своими руками. Так вы будете уверены, что рукоятка будет удобной, а лезвие останется острым на долгое время и не подведет вас в самый ответственный момент. В этой статье мы рассмотрим не только особенности самостоятельного изготовления топоров, но и опишем основные разновидности этого инструмента, чтобы вы могли выбрать модель, максимально подходящей для ваших целей.

Виды топоров и их характеристики

На первый взгляд кажется, что особых отличий между топорами нет, хотя на самом деле они отличаются в зависимости от сферы использования (рисунок 1).

Среди основных видов различают:

1. Колун: используется преимущественно для рубки дров. Именно этот вид топор чаще всего изготавливают самостоятельно, ведь особых навыков для этого не требуется. Отличительная особенность колуна – большой вес и конусообразная форма лезвия. Благодаря своей тяжести, инструмент отлично подходит для рубки крупных поленьев или твердых пород дерева.
2. Столярный: обычно такой инструмент легкий и небольшой, так как его заостренное лезвие используют для точной и аккуратной работы с древесиной.
3. Таежный: такой топор отлично подходит для охоты и выживания в дикой природе в целом, ведь с его помощью можно и нарубить дров для костра, и расчистить территорию, и построить укрытие и даже частично разделать добытую дичь.
4. Цалда: данную модель также называют туристическим топором, ведь его форма и острота лезвия отлично подходит для расчистки территории от густых кустарников.
5. Кухонный: отличается острым и прочным двойным лезвием, но используется исключительно для разрубания толстых костей или замороженного мяса.

Рисунок 1. Основные виды топоров: 1 – колун, 2 – столярный, 3 – таежный, 4 – туристический, 5 – кухонный

Кроме того, в качестве отдельного выделяют лесорубский топор или секиру. У него длинная рукоятка и широкое острое лезвие. Однако данный тип имеет ограниченную сферу применения, так как может использоваться исключительно для рубки деревьев.

Мы рассмотрели основные разновидности топоров лишь вкратце, но, если этой информации недостаточно, мы приведем более детальные описание основных видов, чтобы вам было проще определиться с моделью инструмента для самостоятельного изготовления.

Боевой

Боевой топор – это скорее не плотницкий или туристический инструмент, а весьма опасное оружие, которое использовалось в древние века на Руси и скандинавскими викингами (рисунок 2).

Рисунок 2. Репродукции боевых секир

В данный момент это оружие утратило свою актуальность, но для любителей исторической старины может быть интересной информация об изготовлении топора викингов, близкого к оригиналу, своими руками.

В первую очередь следует выделить интересную форму такого топора. Его лезвие немного сужается к центру и расширяется к краю. Это делали для того, чтобы топор служил и надежным оружием в бою, а хорошим помощником в быту.

Еще одна отличительная особенность данного вида – в длинной рукоятке, которая позволяла удобно держать оружие в руке и делать масштабные замахи во время боя.

Деревянный

Деревянный топор не представляет никакой ценности ни как хозяйственный инструмент, ни как оружие, ведь основное его отличие в том, что не только рукоятка, но и лезвие изготавливают из дерева. Причем, какой бы прочной не была древесина, готовый инструмент не сможет справиться ни с колкой дров, ни с разрубанием других твердых материалов (рисунок 3).

Рисунок 3. Деревянные изделия выполняют исключительно декоративные функции

Фактически, это своего рода элемент костюма определенной исторической эпохи, который может понадобиться во время маскарада или другого аналогичного мероприятия. Однако, если вас интересует, как сделать почти настоящий топор из дерева своими руками, то мы можем уточнить, что рукоятку придется вырезать точно так же, как и для обычного инструмента, а вот лезвие придется вытесывать из прочной древесины по уже готовому шаблону. Собранную конструкцию можно украсить узора методом выжига или покраски.

Охотничий

Охотничий топор входит в список основных инструментов, которые обязательно должны входить в экипировку любого охотника. Без этого инструмента будет практически невозможно развести огонь или соорудить простое укрытие от непогоды (рисунок 4).

Основные требования, которым должен отвечать топор охотника, следующие:

1. Компактный размер, который позволит переносить инструмент с собой на большие расстояния без особого дискомфорта.
2. Эргономичная конструкция, позволяющая длительное время орудовать инструментов без чрезмерной усталости.
3. Мощность и острота лезвия также являются не последними по важности параметрами. От остроты топора будет зависеть, насколько быстро вы сможете нарубить веток для розжига костра.

Рисунок 4. Модели для охотников

Считается, что качественный топор охотника должен весить не более 750 граммов при общей длине в 30-40 см. Однако многие любители активного отдыха на природе, учитывая недостатки таких небольших топориков, все же предпочитают брать с собой на промысел более массивные секиры, которые помогут не просто нарубить тонкие ветки, но и разрубать достаточно большие и твердые поленья.

Таежный

Из всех видов топоров таежный считается самым универсальным и незаменимым во время похода или охоты. Он обладает сравнительно небольшим весом, а колющая поверхность имеет небольшую площадь, что позволяет вогнать режущую кромку максимально глубоко даже в самую твердую древесину (рисунок 5).

Рисунок 5. Таежная модель инструмента

Если же вы планируете заняться изготовлением таежного топора для личного пользования своими руками, вам следует учесть, что для него характерна особенная заточка лезвия. Его задний край намного меньше и тоньше, чем передний, что и обеспечивает высокие колющие характеристики инструмента.

Как изготовить топор пошагово

Опытные охотники предпочитают изготавливать топоры именно своими руками, ведь в данном случае можно создать абсолютно уникальный инструмент, адаптированный под ваши личные предпочтения и функции, которые в дальнейшем будет выполнять инструмент.

Поскольку самым качественным и универсальным считается таежный топор, мы приведем детальную инструкцию и советы по изготовлении именно данной модели.

Подбираем материалы

Первым этапом изготовления инструмента станет подбор подходящих материалов, причем не только для лезвия, но и для рукояти. В данном случае следует учитывать, что удобство дальнейшего использования напрямую будет зависеть от формы и длины ручки, поэтому рукоятку лучше делать овальной формы и слегка изогнутой.

Теоретически можно изготовить целиком металлический литой топор, а на ручку надеть резиновую накладку, которая будет предотвращать скольжение руки в процессе использования инструмента. Но все-таки лучше делать рукоятку деревянной, а лезвие – из металла.

В качестве материала для рукояти лучше использовать древесину дуба, клена, березы или ясеня, так как эти породы хорошо переносят вибрацию во время ударов по твердой поверхности. Желательно заготовить древесину еще с осени и просушить в темном месте в течение года. Если вы будете использовать сырое дерево, оно со временем усохнет и не будет прочно держаться в проушине.

Качественное лезвие топора изготовить в домашних условиях невозможно, поэтому его придется купить на рынке или в магазине строительных материалов. Выбирая заготовку, обращайте внимание на наличие маркировки ГОСТа, которая свидетельствует, что вы покупаете по-настоящему качественную сталь, а не самодельное лезвие, переплавленное из старых рельсов. Также необходимо осмотреть отверстие под рукоятку: оно должно быть конусовидной формы. Только в данном случае лезвие будет надежно держаться на ручке. Кроме того, внимательно осмотрите само лезвие: оно должно быть идеально ровным, острым и без каких-либо дефектов или зазубрин.

Готовим шаблон

Шаблон из картона понадобится в первую очередь для изготовления рукоятки. На картоне нужно нарисовать будущую ручку необходимой формы и размера, а затем перенести этот рисунок на дерево и вырезать с помощью плотницких инструментов. Благодаря такому алгоритму действий вы сможете создать рукоятку с оптимальной эргономикой (рисунок 6).

Рисунок 6. Необходимые шаблоны для изготовления инструмента своими руками

Если вас интересует, как сделать качественный таежный топор из старого двустороннего топорища, то сразу следует уточнить, что шаблон вам понадобится и в этом случае. Дело в том, что таежная секира отличается от обычной плотницкой именно по форме лезвия. Чтобы не рисковать и не придавать ему форму «на глазок», лучше сразу воспользоваться шаблоном. Тогда заготовка будет иметь оптимальную форму и размер.

Производство заготовки

Если вы купили готовую головку топора в магазине или на рынке, вам останется только прикрепить ее к рукоятке. Но, если вы предпочитаете делать заготовку по чертежам с нуля в домашних условиях, к примеру, из старого топора, вам понадобятся некоторые советы по технологии и дизайну.

Для этого необходимо сделать следующее:

1. Взять старую голову от топора, причем желательно выбирать изделие с весом не более 1400-1600 граммов.
2. Передний выступ лопасти необходимо спилить вровень с обухом. Именно для того, чтобы сделать точный спил и понадобится шаблон. Несмотря на то, что отклонение в 5-8 градусов считается допустимым, у настоящих таежных топоров край лезвия находится именно вровень с обухом.
3. Заднюю часть лезвия нужно сделать слегка округлой, спилив часть металла таким образом, чтобы вся поверхность прикосновения лезвия не имела углов. Для этой цели можно использовать и обычную болгарку, но более точный спил получится на наждачном круге со средним зерном.
4. Во внутренней части лопасти нужно выпилить небольшой полукруг, который поможет более удобно держать топор при проведении более точных работ. Кроме того, этот полукруг поможет надежно подвесить топор к ветке, а сама головка будет весить примерно на 200 граммов меньше без потери основных механических свойств топора.

Рисунок 7. Порядок изготовления лезвия

На завершающем этапе можно спилить верхние части обуха, чтобы он стал более округлым. Это поможет повысить маневренность инструмента, но, если он вас устраивает в изначальном виде, эту процедуру можно не проводить (рисунок 7).

Вытесывание топорища

Не менее важную роль в изготовлении качественного топора играет и производство его рукояти. Чтобы пользоваться инструментом было удобно, рукоятка должна иметь эргономичную форму, но при этом быть максимально простой (рисунок 8).

Изготовить ее можно следующим образом:

1. Подготовленную высушенную древесину обтесывают параллельно волокнам. В процессе необходимо следить за тем, чтобы готовая рукоятка была немного длиннее первоначального шаблона.
2. Верхнюю часть рукоятки, которая будет вставляться в проушник, нужно сделать немного шире, чем основную.
3. Чтобы вырезать топорище более точно, на заготовке лучше сделать небольшие поперечные надрезы, не доходя до края ручки на 4-5 см. Это поможет быстро и легко убрать остатки древесины.

Рисунок 8. Этапы изготовления рукоятки

Все ручные переходы и углы делают с помощью стамески, а когда рукоятка будет полностью изготовлена, ее доводят наждачкой до гладкости, чтобы она была красивой.

Обработка водоотталкивающим составом

Поскольку таежный топор предполагает постоянное использование на открытом воздухе, его желательно обрабатывать специальными водоотталкивающими составами. Это поможет сохранить орудие труда от постоянного воздействия влаги и сведет к минимуму дальнейшую реставрацию рукоятки.

Для обработки рукоятки плотницкого инструмента можно использовать любой защитный состав для древесины. Все они защищают материал от гнили и порчи при постоянном воздействии повышенной влажности.

Крепление рукоятки

Когда головка и рукоятка готовы, можно приступать к непосредственной сборке частей топора. Для этого верхнюю часть ручки разрезают вдоль и поперек и нарезаем пять небольших кусочков из твердой древесины.

Берем отрез марли, вымачиваем его в смоле и отматываем ею верхнюю часть рукоятки, чтобы она лучше входила в отверстие на колющей насадке. Далее с помощью молотка рукоятку вбиваем в головку топора, а подготовленные кусочки древесины закрепляем в верхней части топорища (рисунок 9).

Рисунок 9. Этапы сборки готового изделия

Далее нужно дать конструкции подсохнуть и отрезать выступающие части деревянных брусочков. После этого насадку топора на топорище можно считать практически завершенной.

Заточка лезвия

Чтобы придать инструменту необходимую остроту, нужно провести правильную заточку топора (рисунок 10). Угол заточки напрямую зависит от того, какую работу вы планируете выполнять с помощью секиры.

Рисунок 10. Механизм заточки лезвия

К примеру, чтобы удары лезвием таежного топора были точными, заточку проводят под углом 30-35 градусов. для сравнения – топор лесоруба, предназначенный для работы с сырой древесиной, затачивают под углом 25 градусов. Как правило, для этой процедуры используют специальный точильный круг. Поскольку этот инструмент требует соблюдения осторожности, длину топорища лучше делать достаточно большой, чтобы вам было удобно держать инструмент на достаточно большой расстоянии и под углом 40-45 градусов к самому точильному кругу. При этом скорость вращения точильного круга должна быть небольшой, чтобы металл не перегревался, а заточка лезвия производилась максимально качественно.

Делаем чехол для хранения и транспортировки

Чтобы топор было удобно переносить, для него делают специальный чехол из плотной кожи или брезента (рисунок 11). Для этого достаточно создать выкройку будущего чехла и прочно сшить детали между собой. Однако, если вы собираетесь орудовать в лесу большим топором, делать для него специальный чехол нецелесообразно, и инструмент придется носить либо без дополнительной защиты, либо шить тех отдельно для лезвия.

Рисунок 11. Варианты чехлов для транспортировки

Многие охотники и любители активного отдыха на природе предпочитают именно последний вариант, так как он позволяет облегчить задачу по переноске инструмента, что исключительно важно, если вы занимались изготовлением топоров самостоятельно и готовое изделие имеет достаточно большие габариты.

Полезные советы

Профессионалы рекомендуют с особенной тщательностью подходить к выбору материалов для изготовления самодельного топора. К примеру, древесину для изготовления ручки лучше заготавливать осенью, а затем просушивать в темном месте в течение года. Но еще более прочной будущая рукоятка станет, если ее сушка будет длиться пять лет. Конечно, если у вас нет столько времени, вы вполне можете выждать и год, но тогда обработка готовой ручки водоотталкивающими составами станет обязательной.

Лезвие лучше покупать в строительных магазинах или на рынке, причем преимущество следует отдавать изделиям с маркировкой ГОСТа. Так вы будете уверены, что сталь прошла необходимую закалку, и не будет крошиться или терять остроту при рубке деревьев. Кроме того, при изготовлении топора нужно заранее определиться, для каких целей вы будете его использовать. От этого будет зависеть угол заточки лезвия, ведь топоры для рубки леса, плотницких работ или охоты отличаются именно по данному параметру.

Посмотреть, как выглядит изготовление топора своими руками на практике вы сможете в видео.

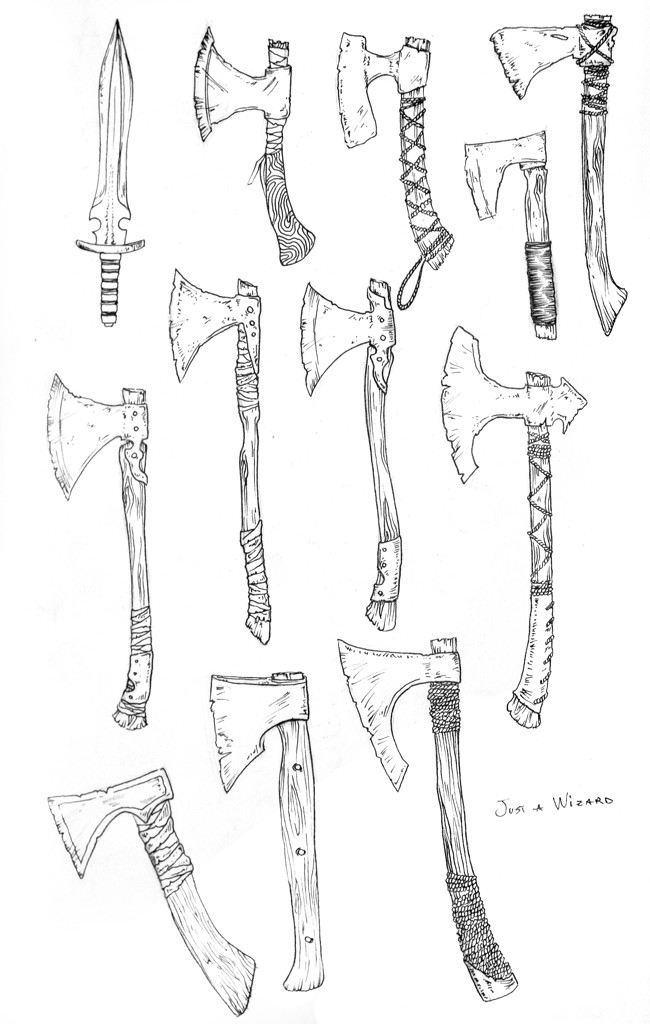

Как нарисовать топор

Нажмите ЗДЕСЬ, чтобы сохранить учебник в Pinterest!

Топор или топор — это рубящий или режущий инструмент, который использовался людьми с каменного века. Неудивительно, что первые топоры были сделаны из заостренных каменных блоков. Позже были добавлены деревянные ручки, а лезвия изготовлены из меди, бронзы или железа.

На протяжении всей истории боевые топоры особенно часто имели религиозное или социальное значение.По-разному считалось, что топоры отражают молнии, защищают посевы от непогоды, отпугивают ведьм и обеспечивают рождение сына.

В Европе, Северной Америке и Китае боевые топоры, томагавки и другое похожее на топор оружие использовались в войне. Сегодня это умение превратилось в вид спорта — метание топора. Топоры часто являются частью набора инструментов пожарных, ледолазов, домашних садоводов и других.

Прокрутите вниз, чтобы загрузить этот учебник в формате PDF.

Хотите нарисовать мультяшный топор? Это простое пошаговое руководство по рисованию мультяшных объектов покажет вам, как это сделать.Все, что вам понадобится, это карандаш, ластик и лист бумаги. Вы также можете раскрасить законченный рисунок.

Если вам понравился этот урок, см. Также следующие руководства по рисованию: Hammer and Saw, Dagger и Knife.

Пошаговая инструкция по рисованию топора

1. Начните с рисования ушка топора, вершины рукоятки, которая выступает через вершину лезвия топора.Используйте изогнутую линию, чтобы заключить неправильную округлую форму.

2. Нарисуйте изогнутые линии с каждой стороны глаза, чтобы получилось что-то вроде буквы «С», направленной назад. Это очерчивает затылок или заднюю часть головки топора — заднюю часть, через которую проходит рукоять.

3. Проведите длинную и короткую прямую линию через голову топора, затем нарисуйте длинную изогнутую линию, выступающую с каждого конца. Это очерчивает верхнюю часть щеки — сторону лезвия — и изогнутую бороду на головке топора, нижнюю часть головки топора рядом с рукоятью.

4. Нарисуйте изогнутую линию, перекрывающую верхнюю часть головы топора, и другую, выступающую из бороды.

5. Соедините верхнюю и нижнюю стороны головки топора длинной изогнутой линией. Это формирует насадку или режущую кромку топора.

6. Сотрите части сверла и замените их изогнутыми или U-образными линиями. Это указывает на повреждение в результате использования. Нарисуйте длинную изогнутую линию через щеку, обозначив внутренний край насадки.

7. Вытяните длинную изогнутую линию напротив глаза и удвойте ее, образуя ручку. Обратите внимание, что к низу он становится немного шире. Это называется ручкой, и она предотвращает выскальзывание топора из руки пользователя.

8. Проведите изогнутую линию через верхнюю часть глаза и приклад топора, придав им трехмерный вид.

9. Изогнутыми линиями придайте ручке текстуру дерева.

Раскрась свой мультяшный топор. Деревянные ручки обычно коричневого цвета, а металлическая головка может быть серой, черной или красной.

Пусть этот рыцарь принесет средневековый топор.

Прокрутите вниз, чтобы загрузить этот учебник в формате PDF.

Учебник по рисованию для печати

УСТРАНЕНИЕ НЕПОЛАДОК УЧАСТНИКА

Все еще видите рекламу или не можете загрузить PDF-файл?

Сначала убедитесь, что вы вошли в систему.Вы можете войти в систему на странице входа в систему.

Если вы по-прежнему не можете загрузить PDF-файл, наиболее вероятным решением будет перезагрузка страницы.

Это можно сделать, нажав кнопку перезагрузки браузера.

Это значок в виде круглой стрелки в верхней части окна браузера, обычно в верхнем левом углу (вы также можете использовать сочетания клавиш: Ctrl + R на ПК и Command + R на Mac).

Важность осей в архитектурном чертеже

Ось — это ключ дизайна или любой композиции.Ось в геометрии — это линия, разделяющая на две равные части любую симметричную плоскую фигуру или полюс поверхности вращения или правильного твердого тела, такого как прямоугольная призма с правильным основанием. В архитектуре идея оси шире. На самом деле это вертикальная плоскость, проходящая через все здание, разделяющая здание на две части симметрично или таким образом, что они уравновешивают друг друга.

Хотя графическое представление ограничено прямой линией, не забывайте, что это не просто линия.Возьмем, к примеру, церковь; при рисовании плана ось этого плана будет прямой линией, разделяющей его на две части, но сама эта линия будет только проекцией центральной вертикальной плоскости, которая является осью всего здания; а замковые камни свода, свет, падающий из них, центр окна-розетки и т. д., находятся на оси церкви. Обратите внимание, кроме того, что прямая линия, которая является осью плана, и линия, которая является осью переднего и заднего фасада, линия, которая является осью поперечного сечения, — эти линии являются только следами, принадлежащими некоторая осевая плоскость, как ее можно назвать, и эта плоскость является главной осью.

Но есть и другие второстепенные оси. Параллельно главной оси расположены оси боковых рычагов, а между ними — оси колонн. Поперечно проходят оси трансепта, оси каждого пролета, расходящиеся оси часовен и т. Д.

При выкладывании чертежей церкви, например, сначала разместите все эти различные оси с максимальной точностью. Этот метод построения чертежей здания по осям лучше всего пояснить на примерах.Начнем с изучения плана вестибюля общественного здания; например, Hotel des Monnaies в Париже, рис. 6.

После рисования оси 1, которая является главной осью здания, можно заметить, что в центральном павильоне есть пять отсеков, которые расположены на одинаковом расстоянии. Из них сначала нарисуйте крайние оси, 2 2; разделив пространство между осями 1 и 2 на равные части, будут найдены промежуточные оси 3 3. Таким образом, вероятность ошибки будет уменьшена, поскольку, если бы оси были размещены в порядке 1,3, 2, возможная ошибка была бы удвоена.Теперь, взяв часть вправо, начертите сначала крайнюю ось 4, затем 5 и разделите пространство 4 5 на равные части, что даст ось 6.

Рис. 6. План вестибюля Hotel des Monnaies.

Теперь рассмотрим оси строк столбцов 7 7. Они должны быть расположены относительно осей 3 3; наконец, оси 8 8 располагаются по отношению к крайним осям 7 7, проверяются по отношению к осям 2 2.

В продольном направлении будет проходить тот же процесс, помещая первую ось 1, затем крайние 2 2; путем деления 3 будет получено 3, и разделив промежутки между осями 1, 2 и 3 пополам, получим оси 5 и 6 столбцов.Второстепенные оси будут размещены таким же образом. Наконец, будет сочтено целесообразным проверить различные этапы, проверив расстояния вторичных осей симметрии от центральной главной оси.

Внимательно изучив план и различные методы его рисования, ученик убедится, что методы расстановки осей имеют большое значение, и что таким образом он достигнет точности и избежит многих ошибок.

Студент должен понимать, что составить хороший план намного сложнее, чем принято считать; возможно, труднее, чем что-либо еще, из-за того самого факта, что все строится по плану.В плане особенно необходима предельная точность, и ученик будет хорошо преуспевать, чтобы познакомиться с архитектурным рисунком, постоянно практиковаться в рисовании планов.

Рис. 7. Hotel des Monnaies, поперечная секция вестибюля.

Раздел по ГГ.

Рис. 8. Hotel des Monnaies, продольный разрез вестибюля.

Участок по ЗЗ.

Теперь рассмотрим разделы на том же примере, который мы только что рассмотрели. Студент легко увидит, что архитектор не может досконально изучить свою композицию без помощи многочисленных разделов.Однако особенно необходимы две секции, следующие по основным поперечным и продольным осям симметрии. Если ученик хочет нарисовать их обоих, он должен сначала решить, какой из них контролирует другой. См. Рис. 7 и 8. Он увидит, что в данном случае это поперечный разрез, параллельный фасаду. Другой, продольный разрез, в основном является проекцией элементов другого разреза. Поэтому в этом случае черчение следует начинать с выкладки поперечного сечения.

Сначала разместите оси так же, как это было сделано на плане, 1, 2 2, 3 3, 7 7, 8 8. Что касается профилей или деталей в сечении, первое, что необходимо сделать, это определить высоту. основных частей, беря за первый уровень основной этаж AA, затем рисуя верхнюю линию капителей колонн BB, затем центры сводов C D.

Начиная с этих основных линий, нарисуйте детали, как, например, высота оснований по отношению к полу A A.Капители и высота архитравов будут расположены по отношению к линии B B. Очевидно, что если бы все измерения проводились с уровня АА основного этажа, наименьшая неточность повлияла бы на капители, а если бы общая высота колонны AB, нельзя ошибиться в высоте основания и высоты столицы, и даже допуская небольшую неточность, она будет незаметна для общей высоты стержня колонны.

A Pro / ENGINEER Наконечник для осей на чертежах

A: Вы не можете напрямую.

Однако , есть обходной путь. Если вам нужна ось в центре дугу в положении, которое Pro / E обычно не позволяет просто создать ось независимо.

Пример для этого «Совет месяца» показан на рис. 1 . Вопрос как показать ось в центре вращающейся дуги? Для простоты 2 желаемые оси показаны на Пурпурный цвет Рисунок 3 ниже.

— Одно из решений — нарисовать их на уровне чертежа.Проблема в том, что они не параметрические, поэтому они не двигаются вместе с моделью.

— Второй, более надежный метод — поместить ось в модель. Следующие шаги демонстрируют эту технику.

1. Создайте базовую плоскость через деталь в проблемной области. Обычно это точка отсчета для x-сечения.


2. Создайте опорную кривую как пересечение поверхностей, чтобы определить положение дуги.Это делается с помощью Элемент > Create > Datum > Curve (или используйте значок базовой кривой в 2001)> Intr. Прибой . Выберите Whole и выберите базовую плоскость на шаге 1, затем выберите Whole и выберите поверхность твердого тела. Кривая пойдет, как показано на Рисунок 2 . (Примечание: красный и зеленый сегменты выделены отдельно.)


3. Создайте опорную точку в центре желаемой дуги.Использовать элемент > Создать > Datum > Точка (или использовать значок базовой точки в 2001 году)> В центре затем выбрать нужный сегмент дуги кривой — красный или зеленый сегмент в Рисунок 2 . (Примечание: Следите за сообщениями. Если сегмент не является дугой, Pro / E не разместит точку — и в этом отношении, если она не совсем дуга, вам не нужна ось для нее на чертеже. Если это действительно дуга, исследуйте геометрии и убедитесь, что базовая плоскость перпендикулярна, как и ожидалось.)


4. Проведите ось через точку. Используйте элемент > Create > Datum > Axis (или используйте значок базовой оси в 2001 г.)> Pnt Norm Pln . Выберите плоскость, затем точку. Рисунок 2 показывает точки и оси, размещенные для обеих выделенных дуг. во вращающемся выступе.

Результирующую ось теперь можно использовать на чертеже.

Использовать Деталь > Показать / стереть > Показать (или использовать View > Show and Erase … в 2001) затем нажмите кнопку оси и Показать все или выберите конкретную ось. Результат может быть таким, как показано для наш пример в Рисунок 3 . Пурпурный цвет добавлено для акцента.

Хорошего дня!
Увидимся в следующем месяце.

Bentley — Документация по продукту

MicroStation

Справка MicroStation

Ознакомительные сведения о MicroStation

Справка MicroStation PowerDraft

Ознакомительные сведения о MicroStation PowerDraft

Краткое руководство по началу работы с MicroStation

Справка по синхронизатору iTwin

ProjectWise

Служба поддержки Bentley Automation

Ознакомительные сведения об услуге Bentley Automation

Сервер композиции Bentley i-model для PDF

PDF для ProjectWise Explorer

Справка администратора ProjectWise

Справка службы загрузки данных ProjectWise Analytics

Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

Коннектор ProjectWise для ArcGIS Справка

Коннектор ProjectWise для Oracle — Справка по расширению администратора

Коннектор ProjectWise для Oracle — Справка по расширению Explorer

Коннектор ProjectWise для справки Oracle

Коннектор управления результатами ProjectWise для ProjectWise

Справка портала управления результатами ProjectWise

Ознакомительные сведения по управлению поставками ProjectWise

Справка ProjectWise Explorer

Справка по управлению полевыми данными ProjectWise

Справка администратора геопространственного управления ProjectWise

Справка ProjectWise Geospatial Management Explorer

Ознакомительные сведения по управлению геопространственными данными ProjectWise

Модуль интеграции ProjectWise для Revit Readme

Руководство по настройке управляемой конфигурации ProjectWise

Справка по ProjectWise Project Insights

ProjectWise Plug-in для Bentley Web Services Gateway Readme

ProjectWise ReadMe

Матрица поддержки версий ProjectWise

Веб-справка ProjectWise

Справка по ProjectWise Web View

Справка портала цепочки поставок

Услуги цифрового двойника активов

PlantSight AVEVA Diagrams Bridge Help

PlantSight AVEVA PID Bridge Help

Справка по экстрактору мостов PlantSight E3D

Справка по PlantSight Enterprise

Справка по PlantSight Essentials

PlantSight Открыть 3D-модель Справка по мосту

Справка по PlantSight Smart 3D Bridge Extractor

Справка по PlantSight SPPID Bridge

Управление эффективностью активов

Справка по AssetWise 4D Analytics

AssetWise ALIM Web Help

Руководство по внедрению AssetWise ALIM в Интернете

AssetWise ALIM Web Краткое руководство, сравнительное руководство

Справка по AssetWise CONNECT Edition

AssetWise CONNECT Edition Руководство по внедрению

Справка по AssetWise Director

Руководство по внедрению AssetWise

Справка консоли управления системой AssetWise

Анализ моста

Справка по OpenBridge Designer

Справка по OpenBridge Modeler

Строительный проект

Справка проектировщика зданий AECOsim

Ознакомительные сведения AECOsim Building Designer

AECOsim Building Designer SDK Readme

Генеративные компоненты для Building Designer Help

Ознакомительные сведения о компонентах генерации

Справка по OpenBuildings Designer

Ознакомительные сведения о конструкторе OpenBuildings

Руководство по настройке OpenBuildings Designer

OpenBuildings Designer SDK Readme

Справка по генеративным компонентам OpenBuildings

Ознакомительные сведения по генеративным компонентам OpenBuildings

Справка OpenBuildings Speedikon

Ознакомительные сведения OpenBuildings Speedikon

OpenBuildings StationDesigner Help

OpenBuildings StationDesigner Readme

Гражданское проектирование

Помощь в канализации и коммунальных услугах

Справка OpenRail ConceptStation

OpenRail ConceptStation

Справка по OpenRail Designer

Ознакомительные сведения по OpenRail Designer

Справка по конструктору надземных линий OpenRail

Справка OpenRoads ConceptStation

Ознакомительные сведения по OpenRoads ConceptStation

Справка по OpenRoads Designer

Ознакомительные сведения по OpenRoads Designer

Справка по OpenSite Designer

OpenSite Designer ReadMe

Инфраструктура связи

Справка по Bentley Coax

Bentley Communications PowerView Help

Ознакомительные сведения о Bentley Communications PowerView

Справка по Bentley Copper

Справка по Bentley Fiber

Bentley Inside Plant Help

Справка конструктора OpenComms

Ознакомительные сведения о конструкторе OpenComms

Справка OpenComms PowerView

Ознакомительные сведения OpenComms PowerView

Справка инженера OpenComms Workprint

OpenComms Workprint Engineer Readme

Строительство

ConstructSim Справка для руководителей

ConstructSim Исполнительный ReadMe

ConstructSim Справка издателя i-model

Справка по планировщику ConstructSim

ConstructSim Planner ReadMe

Справка стандартного шаблона ConstructSim

ConstructSim Work Package Server Client Руководство по установке

Справка по серверу пакетов работ ConstructSim

Руководство по установке сервера рабочих пакетов ConstructSim

Справка управления SYNCHRO

Ознакомительные сведения SYNCHRO Pro

Энергетическая инфраструктура

Справка конструктора Bentley OpenUtilities

Ознакомительные сведения о Bentley OpenUtilities Designer

Справка по подстанции Bentley

Ознакомительные сведения о подстанции Bentley

Справка подстанции OpenUtilities

Ознакомительные сведения о подстанции OpenUtilities

Promis.e Справка

Promis.e Readme

Руководство по установке Promis.e — управляемая конфигурация ProjectWise

— управляемая конфигурация ProjectWise

Геотехнический анализ

PLAXIS LE Readme

Ознакомительные сведения о PLAXIS 2D

Ознакомительные сведения о программе просмотра вывода 2D PLAXIS

Ознакомительные сведения о PLAXIS 3D

Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

PLAXIS Monopile Designer Readme

Управление геотехнической информацией

Справка администратора gINT

Справка gINT Civil Tools Pro

Справка gINT Civil Tools Pro Plus

Справка коллекционера gINT

Справка по OpenGround Cloud

Гидравлика и гидрология

Справка Bentley CivilStorm

Справка Bentley HAMMER

Справка Bentley SewerCAD

Справка Bentley SewerGEMS

Справка Bentley StormCAD

Справка Bentley WaterCAD

Справка Bentley WaterGEMS

Управление активами линейной инфраструктуры

Справка по услугам AssetWise ALIM Linear Referencing Services

Руководство администратора мобильной связи TMA

Справка TMA Mobile

Картография и геодезия

Справка карты OpenCities

Ознакомительные сведения о карте OpenCities

OpenCities Map Ultimate для Финляндии Справка

Справка по карте Bentley

Справка по мобильной публикации Bentley Map

Проектирование шахты

Помощь по транспортировке материалов MineCycle

Ознакомительные сведения по транспортировке материалов MineCycle

Моделирование мобильности и аналитика

Справка по подготовке САПР LEGION

Справка по построителю моделей LEGION

Справка по API симулятора LEGION

Ознакомительные сведения об API симулятора LEGION

Справка по симулятору LEGION

Моделирование и визуализация

Bentley Посмотреть справку

Ознакомительные сведения о Bentley View

Анализ морских конструкций

SACS Close the Collaboration Gap (электронная книга)

Ознакомительные сведения о SACS

Анализ напряжений в трубах и сосудов

AutoPIPE Accelerated Pipe Design (электронная книга)

Советы новым пользователям AutoPIPE

Краткое руководство по AutoPIPE

AutoPIPE & STAAD.Pro

Завод Дизайн

Ознакомительные сведения об экспортере завода Bentley

Bentley Raceway and Cable Management Help

Bentley Raceway and Cable Management Readme

Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

Справка по OpenPlant Isometrics Manager

Ознакомительные сведения о менеджере изометрических данных OpenPlant

Справка OpenPlant Modeler

Ознакомительные сведения для OpenPlant Modeler

Справка по OpenPlant Orthographics Manager

Ознакомительные сведения для OpenPlant Orthographics Manager

Справка OpenPlant PID

Ознакомительные сведения о PID OpenPlant

Справка администратора проекта OpenPlant

Ознакомительные сведения для администратора проекта OpenPlant

Техническая поддержка OpenPlant Support

Ознакомительные сведения о технической поддержке OpenPlant

Справка PlantWise

Ознакомительные сведения о PlantWise

Сдача проекта

Справка рабочего стола Bentley Navigator

Моделирование реальности

Справка консоли облачной обработки ContextCapture

Справка редактора ContextCapture

Файл ознакомительных сведений для редактора ContextCapture

Мобильная справка ContextCapture

Руководство пользователя ContextCapture

Справка Декарта

Ознакомительные сведения о Декарте

Структурный анализ

Справка по концепции RAM

Справка по структурной системе RAM

STAAD Close the Collaboration Gap (электронная книга)

STAAD.Pro Help

Ознакомительные сведения о STAAD.Pro

STAAD.Pro Physical Modeler

Расширенная справка по STAAD Foundation

Дополнительные сведения о STAAD Foundation

Детализация конструкций

Справка ProStructures

Ознакомительные сведения о ProStructures

ProStructures CONNECT Edition Руководство по внедрению конфигурации

ProStructures CONNECT Edition Руководство по установке — Управляемая конфигурация ProjectWise

— Рисование эллипсов

Анатомия ellipse:
Когда мы смотрим на круг под углом, мы видим эллипс.Мы называем этот угол обзора градусом эллипса. Идеально круг виден под углом 90 градусов, а под меньшими углами мы видим различные эллипсов на пути вниз к эллипсу нулевого градуса (прямая линия). Разобраться в механике рисования эллипсов несложно, освоение рисования эллипсов. У эллипса есть две оси, которые нам нужны знать о малой оси и большой оси. Малая ось делит эллипс на две равные половины по его узкому измерению.Основная ось делит эллипс по длине на две равные половины. В малая и большая оси пересекают друг друга под углом 90 градусов. См. Рисунок е-1.

Как можно использовать эти оси для чертеж:

Если мы посмотрим на рисуя в e-2, мы видим, что я нарисовал квадрат вокруг нашего эллипса. После того, как я нарисовал квадрат, я рисую «X» поперек него, чтобы найти его центр в перспектива.Когда вы наблюдаете малую и большую оси эллипса, мы посмотрите, что малая ось проходит через центр квадрата, а большая ось нет. Заметим также, что эллипс касается касательной ровно посередине каждой стороны квадрата, именно там, где мы бы ожидайте этого. Это немного изгибает разум. Мы взяли симметричный фигуру, эллипс, и поместил его в перспективу. Это всегда работает, если вы делаете свой рисунок в допустимых пределах искажений.Несмотря на катится ли ваш эллипс по земле или опирается на нее, как мы см. рисунок e-3, результат конструкции остается прежним. Обучение из этого наблюдения и теперь зная, где малая и большая оси наш эллипс должен быть самым большим подспорьем в рисовании эллипсов должным образом. Поскольку малая ось эллипса всегда проходит через центр наш квадрат — это то, что мы можем использовать, чтобы помочь нам его нарисовать. И наоборот главная ось не ссылается ни на что, что могло бы помочь нам найти ее в нашем перспективный квадрат.Вот почему я не рекомендую использовать большую ось. при рисовании эллипсов.

Практикуйтесь в рисовании эллипсов, не беспокоясь о местонахождении их в перспективе. Вот несколько примеров того, как моя ржавая рука пыталась сегодня утром нарисуйте несколько эллипсов для этого урока. Нарисуйте разные размеры и разной степени. После того, как вы нарисовали эллипс, обозначьте его малую ось с помощью рисование линии через его узкое измерение, которое разделяет каждую сторону в равной степени.

Я нахожу полезно, если вы представляете, что собираетесь сложить эллипс вдоль эта строка.Вы хотите, чтобы он сложился по этой линии и приземлился точно на сам. Если ваша малая ось неверна, мы можем увидеть, что происходит на чертеже е-4.

После Вам нравится, как выглядят ваши эллипсы, и вы Вы уверены, что сможете правильно определить малую ось каждого, к чему готовы начните пытаться разместить свои эллипсы в перспективных конструкциях. Начните с чего-нибудь простого, например, с рисования прямой линии, представляющей малую ось вашего эллипса, а затем попробуйте нарисовать эллипсы различных размеры и градусы на этой линии.Это немного сложнее, чем рисовать сначала эллипс, а затем рисование малой оси. После того, как вы прибьете это упражнение попробуйте нарисовать две сходящиеся прямые линии и нарисовать эллипсы касание касательно каждой линии. Это еще труднее. Один из многих сложное упражнение — нарисовать страницу из кубиков, а затем нарисовать эллипс на каждая грань, касающаяся касательной к стороне каждого квадрата, как мы наблюдали на чертежах е-2 и е-3. Рисование концентрических эллипсов тоже хорошо упражняться.

Вы можете использовать направляющие эллипса, чтобы выпрямить эллипсы, но не пытайтесь эскиз с ними. Я еще не видел, чтобы это было сделано эффективно. Ты много Лучше сделать всю работу над перспективным макетом от руки, а затем выломайте направляющие и эллиптические направляющие, чтобы закрепить детали, если вам нужно к. Как только вы достаточно попрактикуетесь, вы обнаружите, что можете делать очень многое. грамотные чертежи полностью от руки. Есть отличное чувство удовлетворение от достижения хорошего качества линии и надлежащего перспектива в эскизе от руки.

Как проверить если ваш эллипс нарисован правильно.
Важно понимать механику эллипсов, чтобы вы могли вносить в них коррективы после того, как вы их нарисовали. По сути, есть только две вещи, которые делают эллипс, правильно нарисованный в перспективе или нет.

Малая ось и ваши точки схода.
Первое, что нужно проверить: ваша малая ось верна. В случае установки колес на автомобили малая ось всегда является общей для оси колеса.Большую часть времени эта ось также перпендикулярна центральной линии вашего автомобиля. Так что следует, что второстепенные оси ваших эллипсов (колес) также перпендикулярно этой средней линии. Бывают случаи, например, когда передняя колеса повернуты или колеса настроены с экстремальным развалом, который они больше не перпендикулярны центральной линии вашего автомобиля. Еще один простой пример для визуализации — малая ось винт на самолете параллелен средней линии фюзеляжа и поэтому они попадают в одну и ту же точку схода.Помните, когда перспектива рисунок, что «все параллельные линии идут к одной и той же точке схода».

Степень вашего эллипса.
Предполагая малая ось вашего эллипса правильная, и ваш эллипс все еще выглядит неправильно это может быть только одно, степень. Прежде чем пытаться отрегулировать степень эллипса, малая ось должна быть правильной. Нет количества регулировка степени может компенсировать неправильную малую ось.Проверка градус — простая перспективная конструкция.

Шаг 1:
Розыгрыш прямоугольник вокруг и по касательной с каждой стороны к вашему эллипсу. Обязательно следите ваши перспективные рекомендации при этом.

Шаг 2:
Соблюдайте где нарисованный эллипс соприкасается с рамкой, которую вы нарисовали вокруг него. Если ваш эллипс не касается середины каждой стороны поля, тогда степень неправильная. Отрегулируйте угол эллипса, сделав его шире или уже до тех пор, пока вы не сможете нарисовать вокруг него рамку, которая касается точно в середина каждой стороны.Когда вы это сделаете, у вас будет должный нарисованный эллипс в правильном градусе.

Вот еще несколько эскизы, которые я быстро помещаю поверх рекомендаций, чтобы помочь вам увидеть второстепенные оси эллипсов на чертежах.

Поздравляю, вы теперь мастер эллипс!

Большая ось — чертеж в перспективе

Это верно независимо от угла или положения эллипса.

Так что не делайте ошибки, рисуя квадрат в ракурсе и используя его центр для определения главной оси эллипса. В результате фигура будет выглядеть примерно так (справа).

Кроме того, если вы хотите нарисовать полукруг (или цилиндр), вы не можете нарисовать эллипс и рассматривать любую сторону большой оси как половину передней; укороченный круг. Например, цифра слева не половина, а меньше.

Однако две справа являются половинками, потому что диаметр круга используется в качестве разделительной линии.

Этот поразительный факт часто вызывает большие затруднения (даже в книгах по этой теме). Какая связь между центром круга и осями эллипса?

Цилиндры

Независимо от положения или угла эллипса, его большая и малая оси всегда оказываются под прямым углом.

ПРИ ЧЕРТОВАНИИ ЦИЛИНДРА — ЕГО ЦЕНТРАЛЬНАЯ ЛИНИЯ ВСЕГДА ДОЛЖНА БЫТЬ ПРОДОЛЖЕНИЕ МЛАДШЕЙ ОСИ СВЯЗАННОГО ЭЛЛИПСА. Следовательно, это центральная линия (ось колес, перекладина грифов, вал гироскопа и т. Д.)) всегда появляется под прямым углом к ​​главной оси связанного с ним эллипса.

Но обратите внимание, что эта центральная линия соединяется с эллипсом в центральной точке круга, а не с центром эллипса. (В противном случае вал был бы эксцентричным — буквально «не по центру». См. Предыдущую страницу.)

Перерисовывая два объекта выше, мы видим, что квадраты, укороченные в ракурсе в любом направлении, могут быть построены как направляющие по кругу. Но в любом случае ПРОТИВОПОЛОЖНЫЕ ТОЧКИ ЗАЖИГАНИЯ (точки) ЗАКОНЧИВАЮТ ЛИНИИ ДИАМЕТРА ЧЕРЕЗ ЦЕНТР КРУГА.(На самом деле эти линии расположены под прямым углом.)

Большая ось эллипса (пунктирная) не имеет к этому никакого отношения — это просто направляющая линия для рисования эллипса. (Заметим еще раз, что центр эллипса ближе к наблюдателю, чем центр круга.)

Ниже приведены некоторые примеры применения этих принципов.

У конуса внутри цилиндра (справа), естественно, центральная линия параллельна столешнице. Следовательно, вершина конуса находится в воздухе. Чтобы нарисовать конус, лежащий на столе, его вершина должна опускаться (стрелки) так, чтобы его центральная линия приходилась примерно на пунктирную линию.

Крайний правый конус нарисован этой опущенной центральной линией. (Это движение немного сокращает длину и делает эллипс более округлым.)

ПОЭТОМУ, КОНУСЫ, РАСПОЛОЖЕННЫЕ НА СВОИХ СТОРОНАХ, ИМЕЮТ ЦЕНТРАЛЬНЫЕ ЛИНИИ, НАКЛОНЕННЫЕ К ПЛОЩАДКАМ, НА КОТОРЫХ ОНИ ОСТАВЛЯЮТСЯ.

Сходство эллипсов справа указывает на то, что эти конусы ориентированы одинаково, но разной длины.

В то время как здесь различные эллипсы и укороченная длина предполагают, что конусы направлены в разные стороны и примерно одинаковы.(Обратите внимание, что стороны конуса всегда соединяются с эллипсом по касательной.)

Рисование конусов аналогично рисованию цилиндров. Центральная линия конуса также является продолжением малой оси соответствующего эллипса … она лежит под прямым углом к ​​большой оси эллипса. . . и он соединяется с эллипсом не в центральной точке эллипса, а за ним. Изучите эти различные принципы на рисунках выше.

Рисование конусов аналогично рисованию цилиндров. Центральная линия конуса также является продолжением малой оси соответствующего эллипса… он лежит под прямым углом к ​​большой оси эллипса. . . и он соединяется с эллипсом не в центральной точке эллипса, а за ним. Изучите эти различные принципы на рисунках выше.

Круги, эллипсы, конусы, цилиндры и сферы, нанесенные на рисунок «космической эры».

Глава 14: ТЕНЬ И ТЕНЬ

Во-первых, давайте проясним наши термины: SHADE существует, когда поверхность отворачивается от источника света. ТЕНЬ существует, когда поверхность обращена к источнику света, но не может получить свет из-за какого-то промежуточного объекта.

Например: этот подвесной куб имеет несколько поверхностей на свету и несколько в тени (те, которые отвернуты от света). Столешница повернута к свету и будет полностью «в свете», за исключением тени, «отбрасываемой» на нее кубом выше. Можно сказать, что затененная поверхность промежуточного объекта «отбрасывает» тень на освещенную поверхность.

ЛИНИЯ ТЕНИ — это линия, которая отделяет те части объекта, которые находятся «в тени», от тех, которые находятся «в свете».«Другими словами, это граница между тенью и светом. Эта линия тени важна, потому что она, по сути, отбрасывает, формирует и определяет тень. (Справа.)

Обратите внимание, что линия тени плоского двухмерного объекта является его непрерывной линией края. (Одна сторона объекта освещена, другая — в тени.)

Тень и тень естественным образом существуют только при свете. Обычно свет бывает двух типов, в зависимости от его источника. Один тип создает узор из параллельных световых лучей, другой — радиальный узор.

Другой тип света исходит от местного точечного источника, такого как лампочка или свеча. Здесь близость источника света означает, что объекты получают световые лучи, которые излучаются наружу из одной точки. Поэтому при рисовании локальными точечными источниками лучи света должны быть радиальными.

Читать здесь: Top Vi

Была ли эта статья полезной?

Как я могу определить три оси и их назначение в изометрической проекции?

Изометрический чертеж уникален и важен тем, что высота, ширина и глубина объекта представлены как фактические измерения.Плоскости смещены, чтобы имитировать ракурс, но ни одна из них не отступает до точки схода. Параллели остаются параллельными. Пересечения любых двух плоскостей показаны как 120 градусов, всего 360 градусов в углах, где соединяются три плоскости. Я считаю, что проще всего обсудить это простыми словами, как указано выше: высота, ширина и глубина … 3 измерения, представленные на 2-х мерном картинном плане. Я использовал проволоку, зубочистки или любой линейный элемент стандартного размера, чтобы построить как трехмерную вещь, так и ее изометрическое представление.Может потребоваться обсуждение масштаба; 1 дюйм равен 1 дюйму или что-то еще. Но 1: 1 обычно работает для детей. Нарисован прямоугольник размером 1 дюйм с линиями по 1 дюйм в каждом из трех направлений. В линейной перспективе удаляющиеся или исчезающие грани или плоскости сжимают размеры и возникают ракурсы. Это измерение происходит по-другому.

1-точечная перспектива позволяет получить одну фронтальную плоскость, которая может соответствовать измерениям 1: 1. Но тогда глубина уменьшается. Таким образом, это может быть концептуальный мост между изометрическими и перспективными проекциями.

Изометрическая проекция — это техническая и концептуальная конструкция, которая до сих пор используется в инженерии, потому что фактические измерения для изготовления могут быть легко сняты с нее с помощью штангенциркуля или других инструментов. В одном чертеже он показывает то, что могут делать планы и фасады в линейной перспективе. Но отображение всей информации на одном чертеже эффективно.

У меня есть коллекция пробковых клеток для винных бутылок, которые были раздавлены автомобилями. Их относительно легко найти на стоянках. Но их можно сделать и в тисках.Эти образцы изометрии естественного происхождения! Это настоящий предмет, раздавленный из 3D в 2D. Отображение раздробленных и неразрушенных примеров делает концепцию буквально и интуитивно понятной для детей. Это одно и то же, но по-разному!

Чтобы перейти от изометрической к линейной перспективе, полезно представить концепцию плоскости изображения и провести экспериментальное взаимодействие с оргстеклом, а затем представить сеть Альберта, которая позволяет нам снимать в ракурсе так же легко, как с помощью камеры.Фактически альбертовскую сеть можно рассматривать как в некотором роде первую камеру.

Надеюсь, это поможет вам подготовиться к своим проектам.
